Hantek汉泰TO1112D多功能平板全触屏示波器

型号：	TO1112C
所属分类：	Hantek汉泰
报价：	市场价:

更新时间：2023-11-25

Hantek汉泰TO1112D多功能平板全触屏示波器
机身薄、重量轻、易携带；可悬挂设计，解放双手，防摔抗震、坚固耐用；集示波器、万用表、信号发生器、频谱分析仪多功能于一体；内置超大容量电池、续航持久、支持快速充电、动力充沛。

咨询订购加入收藏

TO1112CHantek汉泰TO1112D多功能平板全触屏示波器的详细资料：

品牌	其他品牌	产地类别	国产
类型	数字示波器	通道数	2
带宽	250MHz	采样率	1GS/s
记录长度	10000k	应用领域	电子,交通,汽车

Hantek汉泰TO1112D多功能平板全触屏示波器

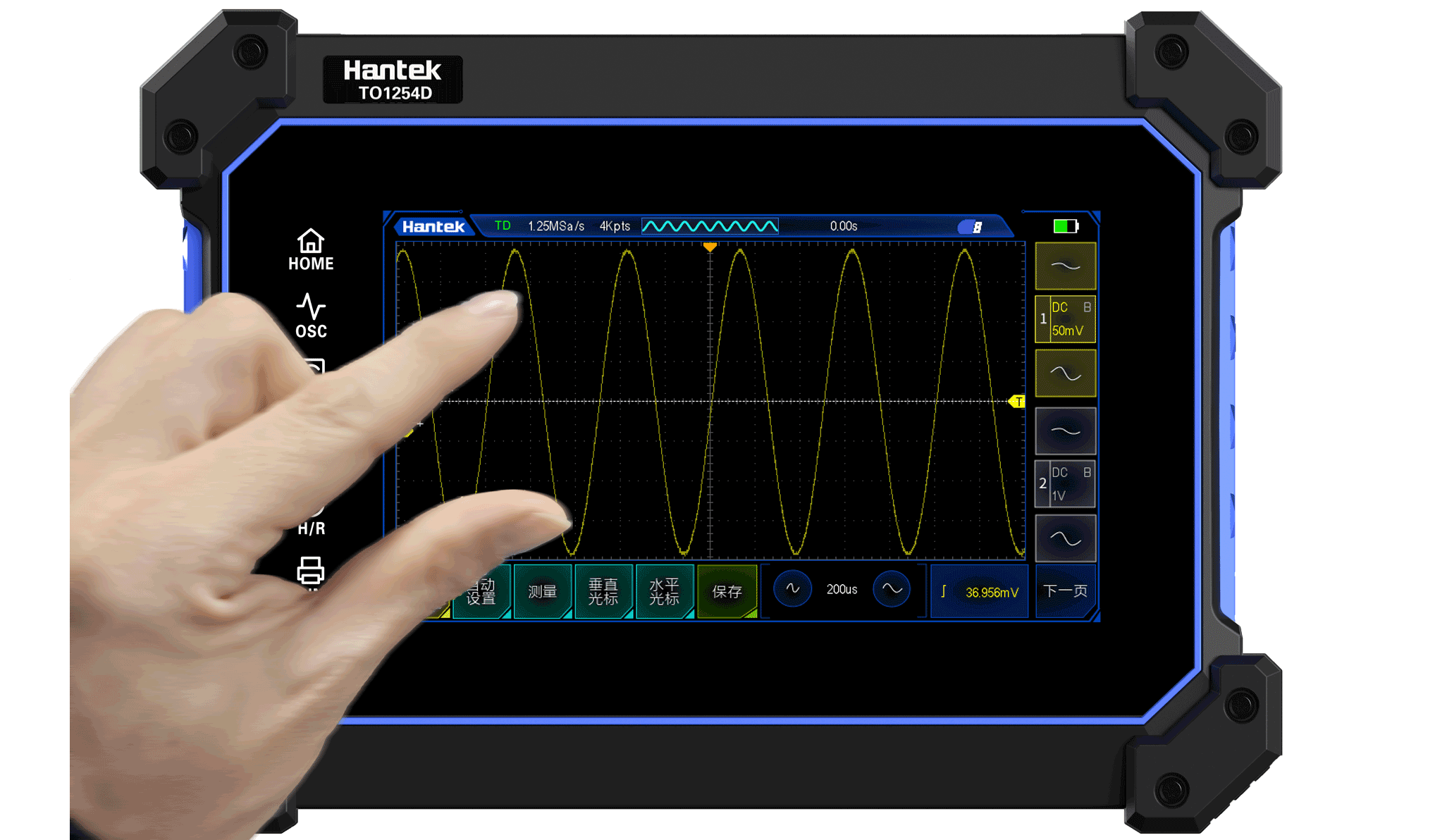

多点触控大屏，分辨率达800*480，UI友好易用，交互体验佳；
标配4或2通道示波器，最高带宽达250MHz，最高采样率1GS/s，8M大存储；
提供高精度的万用表，具有数据记录、存储、趋势图、统计分析等功能；
信号发生器内置多种任意波形，最高输出频率达25MHz；
一键波形存储，方便快捷；
可悬挂支脚设计，多角度调节，防摔抗震，随用随放；
内置超大容量锂电池，动力充沛，续航持久，待机长达半年；
标配18W充电器，支持Type-C快充，亦可和手机共用一套充电设备。
Hantek汉泰TO1112D多功能平板全触屏示波器

集多种功能于一体数字存储示波器，任意函数信号发生器，高精度万用表，数据记录仪，频率计、FFT频谱分析仪。四通道数字存储示波器带宽高达250MHz，1GS/s高采样率，8M大存储深度；
边沿、斜率、脉宽、视频、超时等多种触发；
多达42种测量功能。任意函数信号发生器功能最高输出频率达25MHz，12bit高分辨率，200MS/s高采样率；
内置多种任意波，支持AM/FM调制，输出高阻低阻可切换。数字万用表功能交直流电压、电流、电阻、电容、二极管、通断测量；
万用表自带数据记录功能，可长时间监测并记录电压、电流、电阻等数据变化情况并生成趋势图或导出。可悬挂支脚、随用随放的可悬挂支脚设计，解放双手；
随用随放,防摔抗震,坚固耐用。大电量、长续航内置10000mAh可拆卸锂电池；
动力充沛、续航持久、待机时间长达半年。支持多种快充协议标配18W充电器，快速充电；
Type-C接口与手机兼容，可共用一套充电设备。

型号	示波器通道	带宽	采样率	存储深度	信号源(AFG)	万用表
TO1154D	4 CH	150 MHz	1GSa/S	8M	25MHz	有
TO1204D	4 CH	200 MHz	1GSa/S	8M	25MHz	有
TO1254D	4 CH	250 MHz	1GSa/S	8M	25MHz	有

型号	示波器通道	带宽	采样率	存储深度	信号源(AFG)	万用表
TO1112	2 CH	110 MHz	250MSa/S	8M	-	-
TO1112C	2 CH	110 MHz	250MSa/S	8M	-	有
TO1112D	2 CH	110 MHz	250MSa/S	8M	25MHz	有

系列		TO1000系列（1G采样）		TO1112系列（250M采样）
水平
水平刻度范围		2ns/div~100s/div1、2、5步进		2ns/div~100s/div1、2、5步进
增量时间测量精度（全带宽）		单次，“取样"模式		单次，“取样"模式
		±（1取样间隔+100ppm×读数+0.6ns）		±（1取样间隔+100ppm×读数+0.6ns）
		＞16次以上平均		＞16次以上平均
		±（1取样间隔+100ppm×读数+0.4ns）		±（1取样间隔+100ppm×读数+0.4ns）
		取样间隔=秒/格÷200		取样间隔=秒/格÷200
垂直
AD转换器		8位分辨率，每个通道同时取样		8位分辨率，每个通道同时取样
示波器垂直刻度范围		输入BNC处为2mV/div~10V/div		输入BNC处为10mV/div~10V/div
垂直分辨率		8bit		8bit
垂直灵敏度范围		2mV/div~10V/div		10mV/div~10V/div
偏移范围		±1V（2mV/div~100mV/div）		±1Vmax(100mV/div)
		±10V（200mV/div~1V/div）		±10Vmax (1V/div)
		±50V（2V/div~10V/div）		±50Vmax (10V/div)
动态范围		±5div（8bit）		±5div（8bit）
可选模拟带宽限制，典型		20MHz，每通道独立可选		20MHz，每通道独立可选
直流增益精确度		±3% FullScale		±3% FullScale
通道间隔离度		40dB，直流至每个型号的最大额定带宽		40dB，直流至每个型号的最大额定带宽
注意：使用X1探头时带宽减小到6MHz
采集
采样速率范围		1GSa/s		250MSa/s
采集模式		正常、平均、峰值、高分辨率		正常、平均、峰值、高分辨率
波形内插		（sinx）/x		（sinx）/x
单次序列	采集模式	采集停止时间		采集停止时间
	正常、峰值检测	所有通道同时进行单次采集		所有通道同时进行单次采集
	平均	所有通道同时进行N次采集，N可以取值2、4、8、16、32、64、128、256		所有通道同时进行N次采集，N可以取值2、4、8、16、32、64、128、256
存储深度		8Mpts		8Mpts
触发
模式		自动，正常，单次		自动，正常，单次
电平		CH1~CH4 从显示屏中心开始±4个分度		CH1/CH2 从显示屏中心开始±4个分度
释抑范围		8ns~10s		8ns~10s
触发电平精度		CH1~CH4 / CH1~CH2		CH1/CH2
触发灵敏度		±0.87div(2mV/div) ±0.78div(5mV/div) ±0.69div(10mV/div) ±0.52div(20mV/div) ±0.47div(50mV/div) ±0.26div(100mV/div) ±0.26div(200mV/div) ±0.47div(500mV/div) ±0.26div(1V/div) ±0.26div(2V/div) ±0.26div(5V/div) ±0.26div(10V/div)		±0.87div(2mV/div) ±0.78div(5mV/div) ±0.69div(10mV/div) ±0.52div(20mV/div) ±0.47div(50mV/div) ±0.26div(100mV/div) ±0.26div(200mV/div) ±0.47div(500mV/div) ±0.26div(1V/div) ±0.26div(2V/div) ±0.26div(5V/div) ±0.26div(10V/div)
边沿触发
斜率		上升沿，下降沿，双沿		上升沿，下降沿，双沿
数据源		CH1~CH4 / CH1~CH2		CH1/CH2
脉宽触发
极性		正极性，负极性		正极性，负极性
条件		<、>、!=、=		<、>、!=、=
数据源		CH1~CH4 / CH1~CH2		CH1/CH2
脉宽范围		8ns~10s		8ns~10s
视频触发
信号标准		NTSC、PAL、HDTV720p、HDTV1080p、HDTV1080i		NTSC、PAL、HDTV720p、HDTV1080p、HDTV1080i
数据源		CH1~CH4 / CH1~CH2		CH1~CH2
同步		扫描线、线数、奇数场、偶数场、所有场		扫描线、线数、奇数场、偶数场、所有场
斜率触发
斜率		上升，下降		上升，下降
条件		<、>、!=、=		<、>、!=、=
数据源		CH1~CH4 / CH1~CH2		CH1/CH2
时间范围		8ns~10s		8ns~10s
超时触发
数据源		CH1~CH4 / CH1~CH2		CH1/CH2
极性		正极性，负极性		正极性，负极性
时间范围		8ns~10s		8ns~10s
输入
通道数量		4个/2个模拟通道		2个模拟通道
输入耦合		直流、交流或接地		直流、交流或接地
输入阻抗		1MΩ±2%		1MΩ±2%
输入电容		18pF±3pF		18pF±3pF
探头衰减		1X、10X		1X、10X
支持探头衰减系数		0.01X~10000X		0.01X~10000X
电压等级		300VCATII		300VCATII
最大输入电压		300VRMS（10X）		300VRMS（10X）
测量
光标		光标间的电压差△Y
		光标间的时间差△X
		△X的倒数，以赫兹为单位（1/△X）
自动测量		频率、双峰值、平均、最大值、最小值、周期、顶端值、中间值、底端值、幅度、均方根、上升沿过冲、上升沿预冲、周期均方根、周期平均值、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、FRR、FFF、下降沿过冲、下降沿预冲、脉冲宽度、FRF、FFR、LRR、LRF、LFR、LFF、最大值时刻、最小值时刻、正相位差、负相位差、方差、正脉冲数、负脉冲数、上升沿数、下降沿数、触发计数
数学运算
数据源		CH1~CH4 / CH1~CH2		CH1/CH2
运算符		＋、－、×、/、FFT
FFT		点	1024
		窗口	矩形、汉宁、海明、布莱克曼、巴特利特、平顶
		显示	独显或显示全部
		垂直刻度	dB、VRms
存储
保存/调出（非易失性）		可内部保存和调出，包括图片、参考、CSV、二进制、设置
保存到外部存储器		图片、参考、CSV、二进制、设置
任意波发生器
通道数量		1
采样率		200MSa/s
垂直分辨率		12bit
最高频率		25MHz
标准波形		正弦波、方波、三角波、噪声、直流
正弦波		频率范围	0.1Hz~25MHz
方波/脉冲		频率范围	0.1Hz~10MHz
		占空比	0~100%
三角波		频率范围	0.1Hz~1MHz
		对称性	0%~100%
噪声		带宽	＞25MHz
直流		偏移	±1.5V（50Ω）、±3.0V（高阻）
		分辨率	100μV
		精度	2%（1KHz）
任意波		频率范围	0.1Hz~10MHz
		支持上位机下载和外部存储器调出
输出阻抗		50Ω+2%
幅度		0mV~3Vpp（50Ω）
		0mV~6Vpp（高阻）
频率分辨率		0.1Hz或4位，取两者较大值
波形深度		4KSa
频率准确度		100ppm（小于10kHz）50ppm（大于10kHz）
调制		FM	调制波形	正弦波、方波、三角波
			调制频率	1Hz~50KHz
			调制偏差	0.1Hz~1KHz
		AM	调制波形	正弦波、方波、三角波
			调制频率	1Hz~50KHz
			调制深度	0%-120%
猝发		类型	多周期、无限
		循环数	1~2000000000
		触发源	手动
万用表
最大分辨率		4000点
测量方式		电压、电流、电阻、电容、二极管、通断测量
最大输入电压		AC:600V,DC:600V
最大输入电流		AC:10A,DC:10A
输入阻抗		10MΩ
测量项		量程	精度	分辨率
直流电压		400mV	±（1%+2）	100μV
		4.000V		1mV
		40.00V		10mV
		400.0V		100mV
		600.0V		1V
		过载保护：400mV量程为250V，其余量程为600Vrms。
交流电压		4.000V	±（1.2%+5）	1mV
		40.00V		10mV
		400.0V		100mV
		600.0V	±（1.5%+5）	1V
		频率范围：40Hz~400Hz
		400V和600V量程频率范围：40Hz~100Hz
直流电流		40.00mA	±（1%+2）	10μA
		200.0mA	±（1.5%+2）	100μA
		4.000A	±（1.8%+2）	1mA
		10.00A	±（3%+2）	10mA
		过载保护：自恢复保险管200mA/250V，4A、10A量程无保险丝
交流电流		40.00mA	±（1.3%+2）	10μA
		400.0mA	±（1.8%+2）	100μA
		4.000A	±（2%+3）	1mA
		10.00A	±（3%+5）	10mA
		频率范围：40Hz~400Hz；
		自恢复保险管：200mA/250V；4A、10A量程无保险丝
电阻		400.0Ω	±（1%+3）	0.1Ω
		4.000KΩ	±（1.2%+5）	1Ω
		60.00KΩ		10Ω
		400.0KΩ		100Ω
		4.000MΩ		1KΩ
		40.00MΩ	±（1.5%±3）	10KΩ
		过载保护：220V有效值
电容		40.00nF	±（3%+5）	10pF
		400.0nF		100pF
		4.000μF		1nF
		40.00μF		10nF
		100.0μF		100nF
		过载保护：220V有效值
二极管		0V~1.0V
通断测量		<50Ω
一般技术规格
显示屏类型		对角为7"TFT液晶屏
显示屏分辨率		800（水平）*480（垂直）像素
显示类型		点、矢量
波形亮度		可调
网格类型		实线，点线，无
网格亮度		可调
屏幕亮度		可调
余晖		1s、5s、10s、30s、无限，关
标准接口		USBHost、USBDevice
电源		交流100～240V，50～60Hz；直流输入5V3A/9V2A/12V1.5A
功率消耗		小于8W
快充		支持快充
电池		3.7V 2600mAh*4四节并联		3.7V 2600mAh*2两节并联
环境
操作温度		0℃-50℃
存储温度		-20℃-60℃
湿度		≤+104℉（≤+40°C）:相对湿度≤90%
		106℉~122℉（+41°C~50°C）:相对湿度≤60%
冷却方式		对流
海拔高度		操作时和不操作时	3,000m（10,000英尺）
		随机振动	50Hz到500Hz时为0.31gRMS，每轴向为10分钟
		不操作时	5Hz到500Hz时为2.46gRMS，每轴向为10分钟
机械部分
示波器大小		248mm176mm54mm（长宽高）
重量		1.2KG（包括电池）
