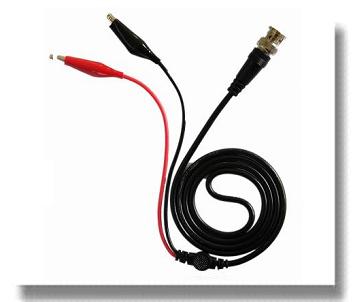

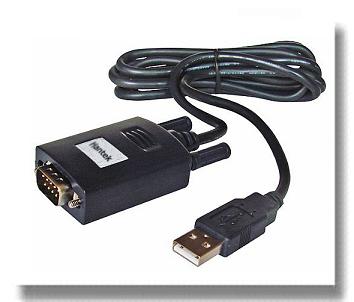

标准配件
 |  |
 |  |
|
|
|
3.技术特点
4.技术指标
| 型号 | HDG1022A | HDG1012A | |
| 频率范围（正弦波） | 40µHz~20MHz | 40mHz~10MHz | |
| 输出A特性 | |||
| 波形特性 | |||
| 波形种类 | 正弦波，方波，脉冲波，直流 | 正弦波，方波，三角波，脉冲波等32种 | |
| 波形长度 | 4 ~ 16000 points | 1024 points | |
| 采样速率 | 180MSa/s | 100MSa/s | |
| 波形幅度分辨率 | 10bits | 8bits | |
| 正弦波谐波抵制度 | ≥50dBc （≤1MHz）, ≥ 40dBc （1MHz ~ 20MHz）, ≥30dBc （20MHz ~ 40MHz） | ≥40dBc （<1MHz）, ≥35dBc （1MHz~20MHz） | |
| 正弦波总失真度 | ≤0.5 % （20Hz ~ 200kHz） | ≤1% （20Hz~200kHz） | |
| 脉冲波、方波升降沿时间 | ≤20ns | ≤35ns | |
| 脉冲波、方波占空比 | ≤5% | ≤10% | |
| 方波占空比 | 50% | 1%~99% | |
| 脉冲波占空比 | 0.1%~ 99.9% | -- | |
| 频率特性 | |||
| 频率范围 | 正弦波:40µHz ~ 2kHz, 分辨率: 40μHz; 2kHz ~ 频率上限, 分辨率: 40 mHz; 方波： 40µHz~20mHz; 脉冲波:40µHz~10mHz | 正弦波: 40mHz~频率上限 （MHz）; | |
| 频率分辨率 | -- | 40mHz | |
| 频率精准度 | ±（5×10-5+40mHz） | ±（5×10-5+40mHz） | |
| 频率稳定度 | ±5×10-6/3 小时 | ±5×10-6/3 小时 | |
| 幅度特性 | |||
| 幅度范围 | 2mVpp ~ 20Vpp （高阻） | 2mVpp~20Vpp 40mHz~10MHz （高阻）; | |
| 幅度分辨率 | 20mVpp （幅度>2Vpp）, 2mVpp （幅度<2Vpp） | ||
| 幅度精准度 | ±（1%+2mVrms） （高阻，有效值，频率1kHz） | ||
| 幅度稳定度 | ±0.5%/3 小时 | ||
| 幅度平坦度 | ±5% （频率<1MHz）, ±10% （1MHz <频率<10MHz）, | ±5% （频率<10MHz）, | |
| 输出阻抗 | 50Ω | 50Ω | |
| 正弦波幅值设置范围（50Ω） | 在输出频率≤10MHz时，幅度范围为1mVpp ~ 10Vpp；在输出频率≤40MHz，幅度范围为1mVpp ~ 5Vpp；在输出范围为 ≥ 40MHz，幅度范围为1mVpp ~ 2Vpp | -- | |
| 正弦波幅值设置范围（高阻） | 在输出频率为≤10MHz，幅度范围为2mVpp ~ 20Vpp,；在输出频率为≤40MHz，幅度范围为2mVpp ~ 10Vpp, | -- | |
| 偏移特性 | |||
| 偏移范围 | ±10V （高阻） | ||
| 分辨率 | 20mVdc | ||
| 偏移准确度 | ±（1%+20mVdc） | ||
| 扫描特性（频率或幅度线性扫描） | |||
| 扫描范围 | 始点和终点任意设定 | ||
| 扫描步进 | 大于分辨率的任意值 | ||
| 扫描速率 | 10ms~60s/步进 | ||
| 扫描方式 | 正向扫描，反向扫描，往返扫描 | ||
| 手动扫描 | 步进/次 | ||
| 调频特性 | |||
| 调制信号 | 内部或外部 | 内部B路信号或外部信号 | |
| 调频偏移 | 0%~20% | 0%~20% | |
| 载波型号 | -- | A路信号 | |
| 调幅特性 | |||
| 调制信号 | 内部或者外部 | | |
| 调幅深度 | 0%~120% | | |
| 键控特性 | |||
| FSK | 载波频率和跳变频率任意设定 | ||
| ASK | 载波频率和跳变频率任意设定 | ||
| PSK | 跳变相位0~360°,分辨率 11.25° | 跳变相位0~360°,分辨率1° | |
| 交替速率 | 10ms~60s | 10ms~60s | |
| 输出B特性 | |||
| 波形特性 | |||
| 波形种类 | 正弦波、方波、三角波、锯齿波等32种波形 | ||
| 波形长度 | 1024 点 | ||
| 采样速率 | 12.5MSa/s | ||
| 波形幅度分辨率 | 8bits | ||
| 频率特性 | |||
| 频率范围 | 正弦波：10mHz~1MHz; 其他波形：10mHz~100kHz | ||
| 频率分辨率 | 10mHz | ||
| 频率准确度 | ±（1×10-5+10mHz） | ||
| 幅度特性 | |||
| 幅度范围 | 50mVpp~20Vpp （高阻） | ||
| 幅度翻遍了 | 20mVpp | ||
| 输出阻抗 | 50Ω | ||
| 谐波特性 （B路频率为A路的谐波） | |||
| 谐波次数 | 0.1 ~ 250.0 times | -- | |
| 谐波频率 | <1MHz | -- | |
| 相位调节 | 粗调: 11.25 度/步, 细调: 2 度/步 | -- | |
| 猝发特性（B路作为猝发输出信号） | |||
| B路频率 | 40mHz ~ 1MHz | -- | |
| 猝发频率 | 10mHz ~ 50kHz | -- | |
| 猝发计数 | 1~65000 个周期 | -- | |
| 猝发方式 | 连续猝发和单次猝发 | -- | |
| 猝发特性 | |||
| 载波信号 | -- | B 路信号 | |
| 触发信号 | -- | TTL_B路信号 | |
| 猝发计数 | -- | 1-65000周期 | |
| 猝发方式 | -- | 内部TTL,外部，单次 | |
| TTL输出特性 | |||
| 波形特性 | 方波，上升下降时间≤20ns | ||
| 频率特性 | 同输出A正弦波 | 10mHz~1MHz | |
| 幅度特性 | TTL, CMOS兼容，低电平<0.3V, 高电平>4V | ||
| 通用特性 | |||
| 电源条件 | 电压: AC220V （1±10%）, AC110V （1±10%） （注意输入电压转换开关位置）; 频率: 50Hz （1±5%） 功耗: <45VA | ||
| 环境条件 | 温度: 0~40℃ 湿度: <80% | ||
| 操作特性 | 全部按键操作，菜单显示，旋钮连续调节 | ||
| 显示方式 | 3.5寸TFT显示，简体中文、繁体中文、英文菜单 | ||
| 物理尺寸 | 415mm×295mm×195mm; 3.5kg | ||
| 制作工艺 | 表面贴装工艺，大规模集成电路，可靠性高，使用寿命长 | ||
| 选件特性 | |||
| 程控接口 | USB 通用串行总线接口； RS232 串行接口 | RS232 串行接口 | |
| 频率计数器 | 频率测量范围: 1Hz~200MHz; 输入信号幅度: 100mVpp~20Vpp | ||
| 功率放大器 | zui大功率输出: 7W （8Ω）, 1W （50Ω）；zui大输出电压: 22Vpp Frequency 带宽: 1Hz-200kHz | ||
|
|||||
|
|||||
 |
